3 kV håndholdt overspændingsarresterafladningstester

Pålideligheden af ​​moddrift er meget vigtig for elsystemet . Det er en vigtig parameter til at registrere antallet af lynnedslag, der er modtaget af arrangementet i normal drift . Det kan give et vigtigt grundlag for elsystemarbejderne at inspicere arrestatorerne .

TEkkniskPArameter

1, udgangsspænding: DC3000V ± 5%

2, intervaltid: større end eller lig med 30'erne

3, strømforsyning: AC200V ± 10% 50Hz ± 2%

4, stødstrøm: større end eller lig med 100a (8/20μs)

5, dimension: 380 × 250 × 180 mm

6, vægt: 3 kg

OperationMethod

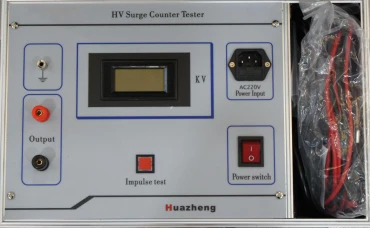

Skematisk diagram over detektorpanelet

1. Tilslut outputenden af ​​instrumentet med begge ender af arrangørstælleren (forbindelseslinjen skal være så kort som muligt), tilslut den røde ende til den øverste ende og den sorte ende til jordens ende .

2. Når netledningen er tilsluttet, skal du kontrollere, om instrumentet og ledningerne er korrekt, og start derefter testen .

3. Start afbryderen, og spændingen stiger . Generelt kan tælleren begynde at kontrollere, når den er omkring 600V .

4. Tryk på check -tasten, og den aktuelle spænding udsendes . På dette tidspunkt kan tællerens handling observeres .

5. Hvis der er behov for flere tests, skal du trykke på check -tasten, når udgangsspændingen når den krævede værdi og observerer driften af ​​tælleren .

6. Sluk for strømmen umiddelbart efter inspektionen, og fjern forbindelsen kun, når udgangsspændingen vender tilbage til nul .
