100pF/12kV højpræcisionskapacitans og dissipationsfaktorstandard

100pF/12kV højpræcisionskapacitans og dissipationsfaktorstandard

I.Oversigt

AI-6201 er 100pF/12kV højpræcisionskapacitans og dissipationsfaktorstandard. Som har følgende fjer:

(1) SF6 fyldt standardkondensator med høj præcision med fuld afskærmet struktur.

(2)30 spredningsfaktorområder. DF/PF og seriel/parallel tilstand kan vælges.

(3)Nøglebetjent.LCD-skærm, drevet med genopladeligt batteri.

II.Specifikationer

Principmodel: RC seriel

Hovedkapacitans: 100pF

Maksimal spænding: 12kV

Kapacitansnøjagtighed: aflæsning*{0}},5 % + 0.1pF(*) Dissipationsfaktornøjagtighed: aflæsning*0,5 % + 0,01%(*)

Dissipationsfaktorintervaller (%):

0.000, 0.005, 0.010, 0.020, 0.030, 0.040,

0.050, 0.060, 0.070, 0.080, 0.090, 0.100,

0.200, 0.300, 0.400, 0.500, 0.600, 0.700,

0.800, 0.900, 1.000, 2.000, 3.000, 4.000,

5.000, 6.000, 7.000, 8.000, 9.000, 10.00(**)

Driftstemperatur: 23 ± 2 grader

Driftsfugtighed:<70%

Opladningsstrømforsyning: 100~240VAC, 50/60Hz

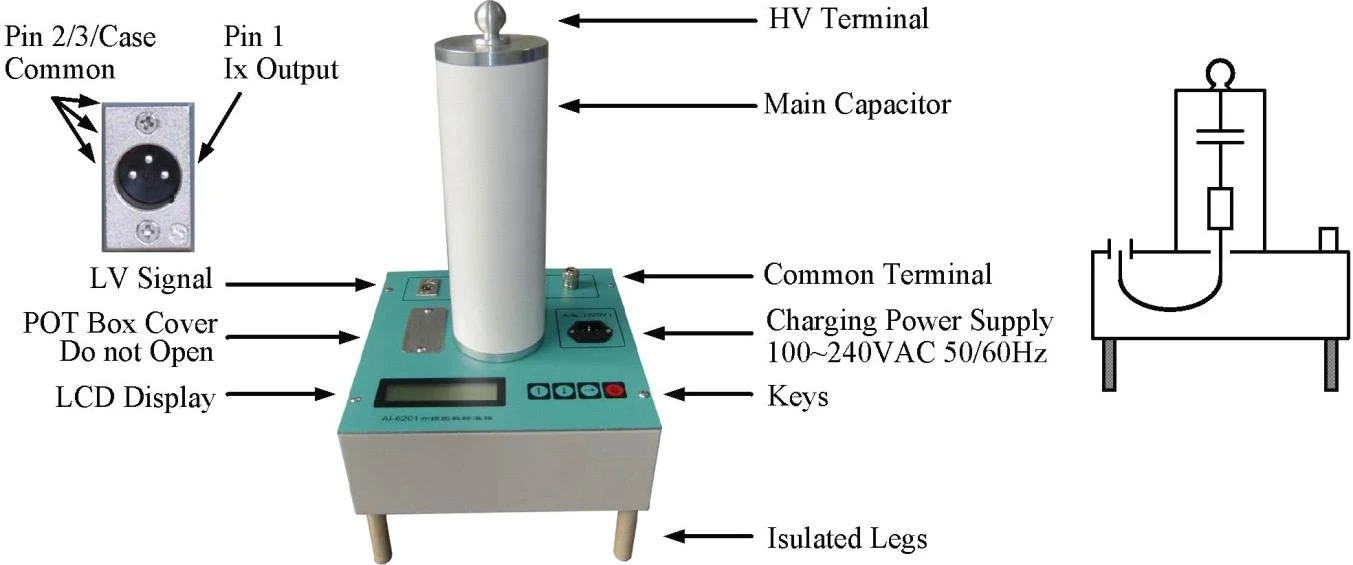

III. Panelet

HV Terminal: HV side til UST test. Grundet til GST-test.

LV-signal: Tilslut UST-indgangen på C&DF-enheden med fuldt skærmet kabel. Tilslut GST-indgang til GST-test med fuldt skærmet kabel. Uafskærmet forbindelse vil introducere store fejl, især for GST-test. Det anbefales altid at bruge en metalboks til at afskærme blottede ledninger eller klapper og forbinde boksen til fælles terminal.

Fælles terminal: Venstres åben, hvis du bruger fuldt skærmet kabel til at forbinde standard- og C&DF-enheden. Ellers tilslut jord til UST-test, tilslut HV for GST-test.

Opladningsstrømforsyning: Standarden skal oplades, når valget af rækkevidde er unormalt, eller skærmen ser svag ud. "BATTERY CHARGING" vises, når opladningsstrømforsyningen er tilsluttet. "OK" vises, når du er færdig. Standarden kan ikke betjenes under opladning.

LCD-skærm: Viser C&DF-standardværdi og anden information.

Taster: Fire taster ↑↓→ SS(start/stop). Tryk på SS for at tænde for strømforsyningen. Tryk på SS et sekund for at slukke. ↑↓→for at vælge. Standarden vil automatisk slukke efter 90 sekunder efter sidste betjening. Det valgte område forbliver effektivt, selv om strømforsyningen er slukket. Betjen aldrig nøgler og hold sikker afstand under test.

Isolerede ben: Brug altid benene til både UST- og GST-test
