HZJB-1600 Seksfaset beskyttelsesrelætestsystem
HZJB-1600 Seksfaset beskyttelsesrelætestsystem

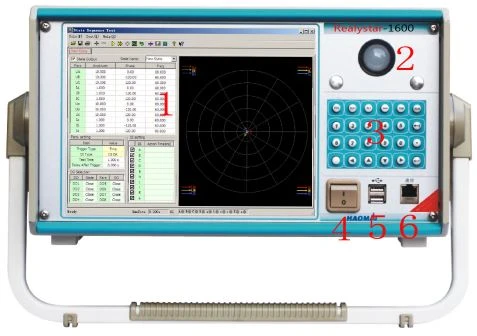

Instruktion til frontpanelet på Relaytestar 1600
1 TFT LCD-skærm, standardopløsning: 800600
2 Track ball mus; Venstre og højre tast på Track ball mus
3 Tastatur optimeret til frontplade
4 Strømforsyningskontakt
5 USB-interface: den kan tilsluttes eksternt udstyr som mus, tastatur, flash-disk, printer osv
6 10-100M netterminal: den kan tilsluttes ydre pc for at udføre test
Instruktion til bagpanel på Relaytestar 1600:
1 ekstra DC strømforsyningsudgang: den kan skiftes til 110V eller 220V og kan bruges som på-den-punkttestende strømforsyning
2 Spændings udgangssikring
3 AC 220V Driftsstrømforsyningsstik
4 PPS
5 Kommunikationsport med ekstern GPS-enhed
6 Vindudtag af kølig ventilator
7 Instrumentnummer

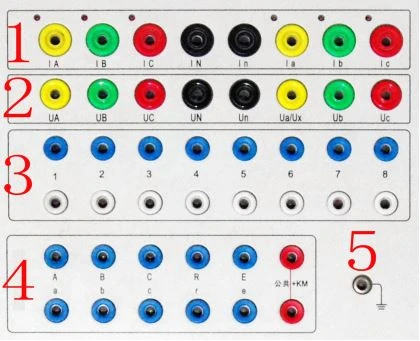

Instruktion til øverste panel af Relaytestar 1600:
1 Strømudgangsterminal: den røde signallampe til højre for denne terminal viser, om bølgeformsforvrængning eller et åbent belastningskredsløb eksisterer, når strømmen udsendes
2 Spændingsudgangsterminal.
3 8 Free relay contact output of Digital Output. Capacity: DC:220V／0.2A;AC:220V／0.5A
4 Digital indgangsterminal: der er 10 indgange. Forbind venligst den positive ende af inpur til den fælles ende af testeren, når der indtastes potentiale
5 Jordstik
Nominel parameter
AC strømudgang
Den virtuelle værdi af hver faseudgang, når seksfaset strømudgang 0-30A udgangspræcision 0,1 grad
Den virtuelle værdi af seksfaset parallel strømudgang 0-180A
Den tilladte virtuelle værdi, når fasestrømmen arbejder lang tid 10A
Den maksimale udgangseffekt af fasestrøm 450VA
Den maksimale udgangseffekt, når seksfaset parallel strømudgang 1000VA
Den tilladte arbejdstid, når seksfaset parallel strøm maksimal output 10s
Frequency range（fundamental wave） 0-1200Hz
Harmonisk orden 0-24
DC strømudgang
Current output {{0}}±10A / phase,0±10A / six phase parallel output precision 0.2 grade
Den maksimale belastningsspændingsudgang 20V
AC spændingsudgang
The virtual value of phase voltage output 0-120V output precision 0.1 grade
The virtual value of line voltage output 0-240V
The output power of phase voltage/ line voltage 80VA / 100VA
Frequency range（fundamental wave） 0-1200Hz
Harmonic order 0-24
DC spændingsudgang
The output amplitude of phase voltage {{0}}±160V output precision 0.2 grade
The output amplitude of line voltage 0-±320V
The output power of phase voltage/ line voltage 70VA / 140VA
Input og output
10 kanaler input
Free contact 1-20mA,24V
Electric potential contacts "0":0 - plus 6V; "1": plus 11 V - plus 250 V
8 channels output DC:220 V／0.2 A;AC:220 V／0.5 A
Tidsmåleområde
{{0}}.1ms - 9999s , measurement accuracy ＜0.1ms
Udstyrets volumen og vægt
420360210mm³ ,19kg
Test vare
The software provides four kinds of test items, they are 'Ratio Control Boundary Search', 'Ratio Restraint Setting Point Search', 'Harmonic Restraint Boundary Search' and 'Harmonic Restraint Setting Point Search'. 'Ratio Restraint Boundary Search' stands for that all action boundary of whole differential protection will be found out, which is the search of the whole action curve of protection; 'Ratio Restraint Setting Point Search' stands for that searching the action state of certain important point ,observing whether the action of this point is correct;the search aim of 'Harmonic Restraint Boundary Search' and 'Harmonic Restraint Setting Point Search' are the same as that of 'Ratio Control Setting Value Search', which includes searching the boundary of the whole action of harmonic and the protective action of certain setting point.
Pakke liste
Ingen. | Vare | Antal |
1 | Hovedmotor | 1 |
2 | Strømkabel | 1 |
3 | Fuse pipe（10A） | 5 |
4 | Fuse pipe（2A） | 5 |
5 | Kabel | 1 |
6 | Fire kerne testlinje | 4 |
7 | Software disk | 1 |
8 | Kort testlinje (1 rød 1 gul 1 grøn 1 sort) | 4 |
9 | Lang testlinje (3 blå 1 hvid 1 sort) | 5 |
10 | Stor alligator klip (2 røde 2 gule 2 grønne 2 sorte) | 8 |
11 | Lille krokodilleklemme (1 rød 1 gul 1 grøn 1 sort) | 4 |
12 | Medium klip (1 rød 1 gul 1 grøn 1 sort) | 4 |
13 | Indsæt (1 rød 2 grøn 2 gul 2 sort) | 7 |
14 | Nåleled (2 røde 2 grønne 2 gule 2 sorte) | 8 |
15 | GPS kabel | 1 |
